BDソフト開発Blade designer Software development
ブレードデジタル設計ソフト
BLADE DESIGNER、以下BDと称します、弊社が開発したブレード設計ツールです。
パソコンと会話式で3Dで表現され、モデル設計が簡単で、ベテランの設計者でなくても設計が可能なソフトです。
機能
●パソコンと会話式で設計者にブレード（羽根の基本形状データを求め、自動的に翼面の3次元点列を形成し、ブレードの設計を完全にデジタル化します。

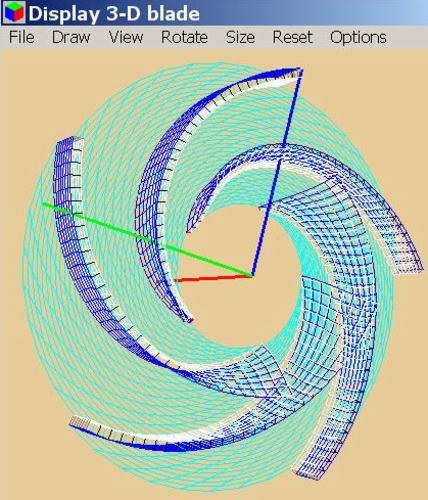

●三次元模擬表示により設計した羽根車を立体的に表示し、投影、回転、拡大、縮小等の可視化操作により羽根車を隅々まで自分の目で確認できます。
●運転条件（例えば：羽根車の回転数や流量等）を会話式で入力すれば、数値計算（CFD）により羽根車に関するほとんどの性能を物理量で表現できます。例えば、ポンブの場合：理論楊程、水力動力、軸スラスト、初生キャビテーション性能、翼面の圧力分布、翼間の流速分布、滑り系数、相対速度分布等を数値またはグラフで自由に表現できます。
●流体の3D数値計算。
特徴
●デジタル数値化により図面不要、データ管理が容易
●図面なしで鋳物発注
●重量計算、GD2の算出が容易
●設計時間の大幅短縮、コストダウン
●性能重量計算
●性能予測ソフトにより適切な設計、インペラーカットが容易
●3Dで表現、モデル設計が簡単、ベテランでなくても設計が可能
用途
ポンブ、送風機、水車、扇風機、ガスターピン、プロベラ、ミキサー等の羽根に係わる機械設計において、CAD/CAM/NC加工、性能予測等に欠かせない実用ツールです。
本写真はボリュート設計ツール（3Dボリュート）により、羽根車出口の流れに基づき自動的に成型した例です。

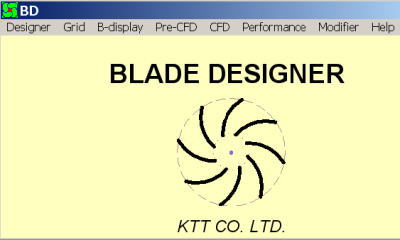

構成
Designer： 設計インタフェース
Grid： 三次元点列形成
B-display： ブレードの三次元表示
Pre-CFD： 数値計算のプリ処理
CFD: 数値計算
Performance：性能表示（ポスト処理）
Modifier : 羽根修正
Help：操作のマニュアル
