叶片数字化软件工具

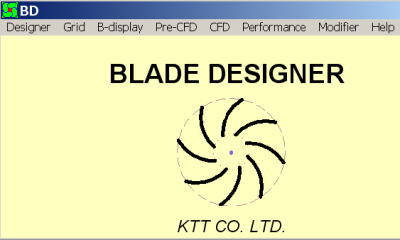

欢迎使用叶片设计工具—BLADE DESIGNER，以下略称 BD
BD以会话形式要求设计者输入叶片基本工作参数和几何形状参数就可形成泵、风机、水轮机、电风扇、蒸汽透平、螺旋浆等叶轮形状。是叶轮CAD/CAM/NC数控加工、性能预测的有效的专用设计开发工具。

---

功能

● 产生叶片三维空间点坐标，使得叶片的设计完全数字化。
● 三维模拟旋转显示。通过立体显象、方向投影、位置回转、画面的放大与缩小等可视化操作，设计者可实时确认叶片的任何部位、弯曲程度、叶片间的位置关系、流道形状等。
● 以会话形式要求设计者输入叶片的运转参数(比如:叶轮的转速、流量、工作液体的比重等)，就可自动完成叶轮数值计算的前期处理，不再需要进行网格分割。
● 流体的三维数值计算(通称为模拟运行)。
● 叶轮性能显示。例如: 理论杨程、水力功力、轴向推力、初生汽蚀性能、叶片表面的压力分布、叶片间的流速分布、滑移系数等的数值或图形显示。

特征

●数字化软件设计、管理、保存方便;
●不需要出铸造图;
●缩减大量的设计时间、降低成本;
●有性能重量计算的功能、很容易算出CD2;
●根据性能预测软件进行适合的设计、很容易对叶轮进行切片并加以分析;
●软件是三元设计、模型设计简单、既使不是经验者也会操作;

---

用途

主要用于泵、风机、水轮机、电风扇、蒸汽透平、螺旋浆等叶轮设计。是叶轮CAD/CAM/NC数控加工、性能预测的专用设计开发工具。




本图是涡壳设计软件根据叶轮出口流场自动成型。

构成

Designer： 设计界面
Grid： 三维空间点坐标的形成

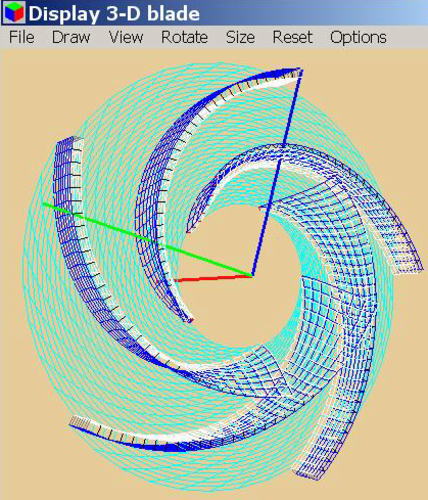

B-display： 叶片的三维显示
Pre-CFD： 数值计算的前处理
CFD: 数值计算(模拟运行)
Performance：性能显示(数值计算的后处理)
Modifier : 叶片修改功能
